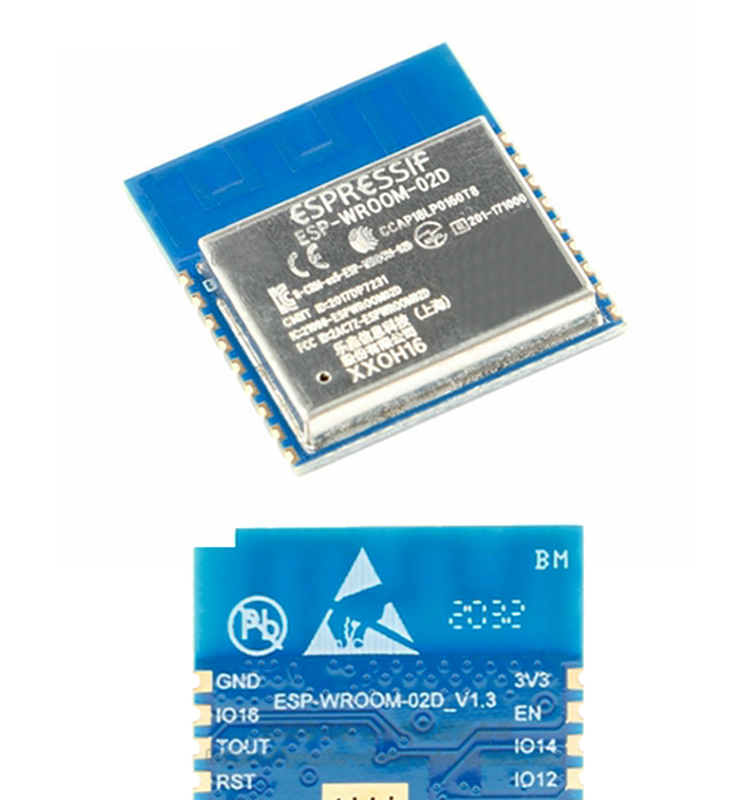

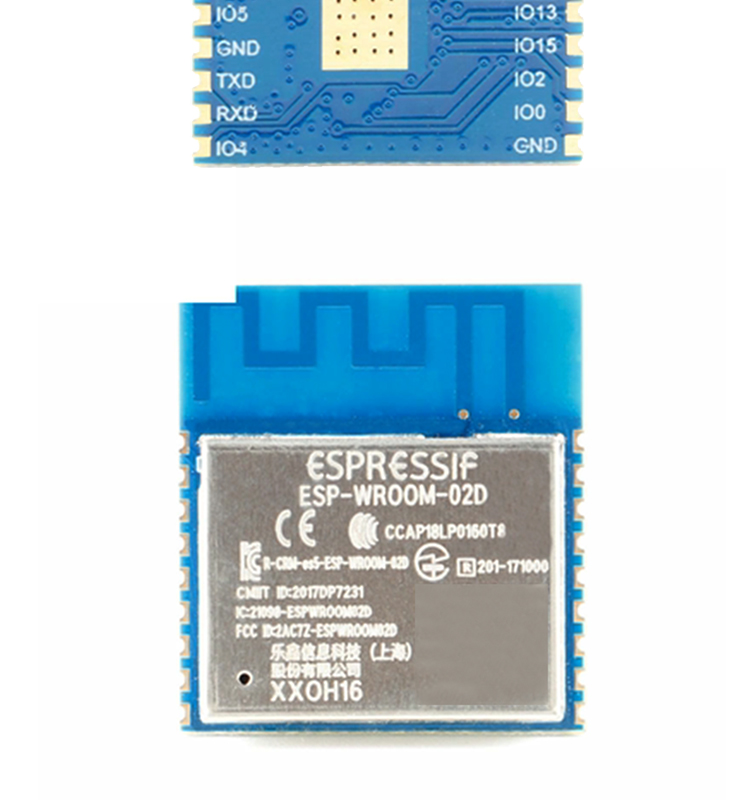

本?介紹了 ESP-WROOM-02D 和 ESP-WROOM-02U 的產品規格。樂鑫為客戶提供集成 ESP8266EX 的貼片式模組 ESP-WROOM-02D 和 ESPWROOM-02U。在 ESP-WROOM-02 基礎上，樂鑫優化了這兩個模組的射頻性能。ESPWROOM-02U 集成了 U.FL 座?，需搭配 IPEX 天線使用。

CPU
esp8266樂鑫官網ESP-WROOM-02D/02U無線wifi模組集成ESP8266EX的貼片式模組ESP8266EX 內置超低功耗 Tensilica L106 32-bit RISC 處理器，CPU 時鐘速度高可達160 MHz，?持實時操作系統 (RTOS) 和 Wi-Fi 協議棧，可將?達 80% 的處理能力留給應
?編程和開發。CPU 包括以下接口：
• 可連接片內存儲控制器和外部 flash 的可配置 RAM/ROM 接? (iBus)；
• 連接存儲控制器的數據 RAM 接? (dBus)；
• 訪問寄存器的 AHB 接?。

內置 SRAM 與 ROM
esp8266樂鑫官網ESP-WROOM-02D/02U無線wifi模組集成ESP8266EX的貼片式模組ESP8266EX 芯片自身內置了存儲控制器和存儲單元，包括 ROM 和 SRAM。MCU 可以通過 iBus、dBus 和 AHB 接?訪問存儲單元。這些接?都可以根據要求訪問存儲單元。存儲仲裁器以到達順序確定運?順序。
基于?前我司 Demo SDK 的使? SRAM 情況，?戶可?剩余 SRAM 空間為：
• RAM < 50 kB（Station 模式下，連上路由后，Heap + Data 區?致可? 50 kB 左右）。
• 目前 ESP8266EX 片上沒有可編程 ROM，?戶程序存放在 SPI flash 中。

SPI Flash
ESP8266EX ?持使? SPI 接?的外置 Flash，理論上??持 16 MB 的 SPI Flash。ESP-WROOM-02D 和 ESP-WROOM-02U 配置了 2 MB 的 SPI Flash，?持的 SPI 模式包
括：Standard SPI、DIO (Dual I/O)、DOUT (Dual Output)、QIO (Quad I/O) 以及 QOUT (Quad Output)。

晶振
esp8266樂鑫官網ESP-WROOM-02D/02U無線wifi模組集成ESP8266EX的貼片式模組ESP-WROOM-02D 和 ESP-WROOM-02U 使? 26 MHz 晶振。選?的晶振?身精度需在±10 PPM。使?時請注意在下載?具中選擇對應晶體類型。晶振輸?輸出所加的對地調節電容 C1、C2 可不設為固定值，該值范圍在 6 pF ~ 22 pF，具體值需要通過對系統測試后進?調節確定。基于?前市場中主流晶振的情況，?般 26 MHz 晶振的輸?輸出所加電容C1、C2 在 10 pF 以內。

ESP-WROOM-02D/02U是樂鑫官網推出的一款貼片式模組，其特點是集成了ESP8266EX芯片，使得無線wifi通信變得更加方便和穩定。本篇文章將從以下幾個方面介紹ESP-WROOM-02D/02U的特點及其應用。

一、ESP-WROOM-02D/02U的特點

1. 高度集成

ESP-WROOM-02D/02U采用了高度集成的設計，將ESP8266EX芯片、外部晶振、天線、電源管理模塊等所有必要的元器件都封裝在一個緊湊的模塊中。這種設計方便了個人和企業在嵌入式系統中使用，可以避免外部環境對芯片的干擾，并大大縮短了產品的周期和開發成本。

2. 快速開發

ESP-WROOM-02D/02U內置了WiFi驅動軟件及協議棧，用戶只需基于ESP8266EX的API開發自己的應用程序即可。同時也提供了詳細的開發文檔及示例程序，使得開發過程更加簡單、快速。

3. 高性能

ESP8266EX芯片作為內核，集成了Wi-Fi MAC/PHY/RF、TCP/IP協議棧、CPU和SRAM等核心設備。低功耗操作模式和細粒度時鐘控制可以有效降低功耗，提供更長的續航時間。

4. 豐富的接口

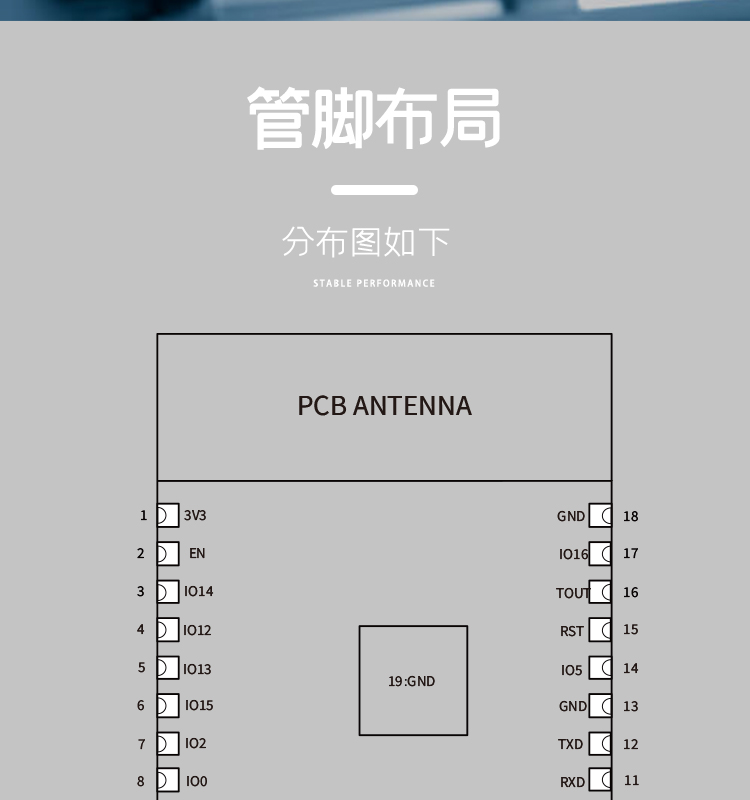

除了基本的GPIO、SPI、I2C接口外，ESP-WROOM-02D/02U還集成了多達18個引腳，可支持多種外設接口，例如UART、ADC、PWM、Touch等。這些接口為產品開發提供了更多的拓展空間。

二、ESP-WROOM-02D/02U的應用

1. 物聯網

隨著物聯網越來越受到關注，ESP-WROOM-02D/02U也扮演著越來越重要的角色。其高度集成的設計和豐富的接口，使得它成為物聯網開發的理想平臺。通過ESP-WROOM-02D/02U，用戶可以開發出各種智能設備，如智能插座、智能燈具等。

2. 手機應用

ESP-WROOM-02D/02U的高性能和低功耗模式，使得它在移動應用中得到了廣泛應用。結合手機應用程序，通過ESP-WROOM-02D/02U實現機器人遙控、智能家居控制和智能穿戴等應用。

3. 工業控制

ESP-WROOM-02D/02U具有廣泛的工業應用。通過多種接口，用戶可以將其與各種傳感器和執行器連接，實現智能工業控制，例如溫度監控、智能倉儲等應用。

1. 省時省力

ESP-WROOM-02D/02U的集成設計和開箱即用的特點使得開發過程更加省時省力。開發者可以不必為具體的硬件設計和測試煩惱，因?yàn)樗斜匾耐獠吭骷家逊庋b好。這也大大降低了實施和維護的成本，特別是對于那些資金和人手有限的小型和中型企業。

2. 高精度

ESP-WROOM-02D/02U通過準確的頻率合成器和時鐘系統，實現了高可靠性和高精度的通訊效果，并且內置了安全保障機制，確保數據傳輸?shù)陌踩院碗[私性。這也讓ESP-WROOM-02D/02U成為了一款穩定可靠的物聯網通訊設備。

3. 開源資源

樂鑫官網將ESP-WROOM-02D/02U的芯片和軟件庫的詳細文檔、示例代碼、驅動程序等全部開源，這使得開發者可以輕松獲取開源資源，減少了開發過程中的不確定性和錯誤。同時，開源資源也為拓展新的應用場景提供了更多可能性。

在ESP-WROOM-02D/02U的高度集成、豐富接口、快速開發、高性能、省時省力、高精度和開源資源的優勢下，這款無線wifi模組將有越來越廣泛的應用。我們相信，在物聯網、智能家居等領域，ESP-WROOM-02D/02U將成為眾多開發者的選擇，更多的創新應用也將隨之涌現。

三、總結

ESP-WROOM-02D/02U是一款集成ESP8266EX芯片的貼片式模組，具有高度集成、快速開發、高性能和豐富的接口等特點。它廣泛應用于物聯網、手機應用和工業控制等領域，給開發者帶來了更大的便利和方便。我們相信，隨著越來越多的應用場景逐漸開拓，ESP-WROOM-02D/02U將會成為未來嵌入式系統和智能化應用中的重要角色。

總之，ESP-WROOM-02D/02U作為一款高度集成、快速開發、高性能和豐富的接口的貼片式模組，其在物聯網、手機應用和工業控制等領域的應用，將會給我們的生活和工作帶來更多的便利和創新。

深入解析樂鑫官網ESP-WROOM-02D/02U無線WiFi模組集成ESP8266EX的貼片式模組

ESP8266EX芯片是一種功能強大、低功耗和易于集成的Wi-Fi MCU。它支持802.11 b/g/n協議，具有豐富的外設接口，是智能家居、工業自動化、智能電子設備等領域應用的理想選擇。為了進一步提升開發效率和降低成本，樂鑫官網推出了ESP-WROOM-02D/02U無線WiFi模組集成ESP8266EX的貼片式模組，本文將深入解析該模組的特點和應用。

一、ESP-WROOM-02D/02U模組特點

esp8266樂鑫官網ESP-WROOM-02D/02U無線wifi模組集成ESP8266EX的貼片式模組是一種高度集成的貼片式模組，完全集成了ESP8266EX芯片、射頻前端、晶振、天線開路器、電源管理和天線等。它支持標準的WiFi 802.11 b/g/n協議，大傳輸速率為72.2Mbps，支持STA/AP/AP+STA三個工作模式，可以輕松實現WiFi網絡連接。

該模組提供了豐富的外設接口，包括UART、I2C、SPI、SDIO和GPIO等，可以直接連接各種傳感器、顯示屏、存儲器等外設，無需外加外設，大大降低了開發成本。

此外，該模組還具有良好的低功耗特性。在待機模式下功耗僅為20μA，支持Arduino IDE編程，可以方便的進行二次開發。

二、ESP-WROOM-02D/02U模組應用場景

1.智能家居

智能家居是目前各大廠商爭相布局的熱門市場。ESP-WROOM-02D/02U模組具有高度集成和低功耗的特點，能夠方便地接入各種家用電器，實現智能化控制。例如，可以集成空調、電視、燈光等設備，通過WiFi接入云端，實現遠程控制、場景聯動、定時開關等功能。

2.工業自動化

工業自動化是一個廣闊的市場，包括制造業、能源領域、交通運輸?shù)取sp8266樂鑫官網ESP-WROOM-02D/02U無線wifi模組集成ESP8266EX的貼片式模組具有良好的抗干擾性和快速傳輸數據的特點，可以實現無線監控、數據采集、智能診斷等功能。例如，可以集成溫度、濕度、壓力等傳感器，通過WiFi接入云端，實現實時監控和遠程控制。

3.智能電子設備

智能電子設備是一個快速發展的市場，涵蓋了智能手表、智能眼鏡、智能手環等產品。ESP-WROOM-02D/02U模組具有高度集成和低功耗的特點，可以方便地實現無線傳輸、語音識別、智能推送等功能。例如，可以集成語音識別、人臉識別等技術，通過WiFi接入云端，實現智能控制和智能推送。

三、ESP-WROOM-02D/02U模組開發環境搭建

為了便于開發和調試ESP-WROOM-02D/02U模組，需要搭建相應的開發環境。以下是環境搭建的具體步驟：

1.安裝Arduino IDE

Arduino IDE是一款開源的軟件開發環境，支持多種硬件平臺和編程語言，包括ESP8266。在開始開發ESP-WROOM-02D/02U模組之前，需要安裝Arduino IDE，并根據板子型號選擇相應的開發板定義文件。

2.安裝ESP8266開發環境

ESP8266需要專門的開發環境支持，首先需要在Arduino IDE中安裝ESP8266開發環境。打開Arduino IDE，依次選擇“文件”-“首選項”，在“附加開發板管理器網址”中添加http://arduino.esp8266.com/stable/package_esp8266com_index.json，并保存。

接下來選擇“工具”-“開發板”-“開發板管理器”，搜索“ESP8266”，選擇新的版本，點擊“安裝”。安裝完成后，選擇“工具”-“開發板”，選擇對應的模組型號和端口號即可。

3.連接ESP-WROOM-02D/02U模組

將ESP-WROOM-02D/02U模組連接電腦，選擇正確的端口號，并按下“RST”按鈕進入下載模式，即可進行程序下載和調試。在Arduino IDE中打開示例程序，選擇開發板和端口號后，點擊“上傳”即可將程序下載到ESP-WROOM-02D/02U模組上運行。

四、ESP-WROOM-02D/02U模組的使用注意事項

1.供電電壓

ESP-WROOM-02D/02U模組的工作電壓范圍為2.5V-3.6V，建議使用3.3V的供電電壓，不宜超過3.6V，否則可能會損壞芯片。

2.天線貼附位置

ESP-WROOM-02D/02U模組集成了天線，天線與模組的相對位置對信號質量有重要影響。建議將天線貼附到模組的邊緣位置，且不宜與其他電路板靠得太近。

3.外設電壓

ESP-WROOM-02D/02U模組的外設接口電壓范圍為0V-3.3V，不宜超過3.3V，否則可能會損壞芯片。

4.模組溫度

esp8266樂鑫官網ESP-WROOM-02D/02U無線wifi模組集成ESP8266EX的貼片式模組的工作溫度范圍為-40℃-+125℃，建議在常溫下使用，避免過高或過低溫度對芯片造成損壞。

結語：

ESP-WROOM-02D/02U模組集成了ESP8266EX芯片和射頻芯片，提供了豐富的外設接口和天線接口，支持STA/AP/AP+STA三種工作模式，具有高度集成和低功耗的特點，是智能家居、工業自動化和智能電子設備等應用的理想選擇。本文從特點、應用場景、開發環境和使用注意事項等方面介紹了ESP-WROOM-02D/02U模組的相關知識，相信對大家了解ESP-WROOM-02D/02U模組的相關知識有所幫助。
