產品描述

物聯網無線模組ESP32S3MINI1/ESP32S3MINI1U

小尺寸模組，集成 2.4 GHz WiFi (802.11 b/g/n) + 藍牙 ® 5
內置 ESP32S3 物聯網無線模組系列芯片，Xtensa® 雙核 32 位 LX7 處理器8 MB flash，0 或 2 MB PSRAM
39 個 GPIO，豐富的外設板上 PCB 天線或 U.FL 連接外部天線

1 模組概述
1.1 特性

MCU
• 內置物聯網無線模組ESP32-S3FN8 或 ESP32-S3FN8R2 芯片，Xtensa® 雙核 32 位 LX7 微處理器，支持高達 240MHz 的時鐘頻率
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM

WiFi物聯網無線模組
• 802.11 b/g/n
• 802.11n 模式下數據速率高達 150 Mbps
• 幀聚合 (TX/RX A-MPDU, RX A-MSDU)
• 0.4 µs 保護間隔
• 工作信道中心頻率范圍：2412 ~ 2484 MHz

藍牙
• 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetoothmesh
• 2 Mbps PHY
• 遠距離模式 (Long Range)
• 廣播擴展 (Advertising Extensions)
• 多廣播 (Multiple Advertisement Sets)
• 信道選擇 (Channel Selection Algorithm #2)

硬件
• 模組接口：GPIO、SPI、LCD、Camera 接口、UART、
I2C、I2S、紅外遙控、脈沖計數器、LED PWM、USB
1.1 OTG、USB Serial/Jtag、MCPWM、SDIO host、
GDMA、TWAI® 控制器（兼容 ISO 11898-1）、ADC、
觸摸傳感器、溫度傳感器、定時器和看門狗
• 40 MHz 集成晶振
• 8 MB SPI flash
• 0 或 2 MB PSRAM
• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 環境溫度：–40 ~ 85 °C

1.2 描述
物聯網無線模組ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 是通用型 Wi-Fi MCU 模組，功能強大，具有豐富的外設接口，而體積
已經過優化，適合于可穿戴電子設備、智能家居等應用領域。

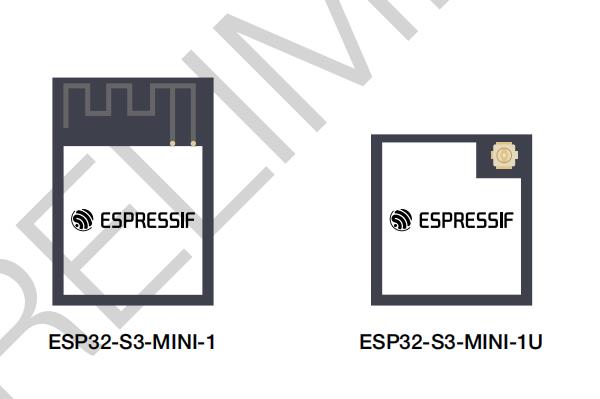

ESP32-S3-MINI-1 采用 PCB 板載天線，ESP32-S3-MINI-1U 采用 U.FL 座子連接外部 IPEX 天線。兩款模組均有兩個型號，分別搭載 ESP32-S3FN8 和 ESP32-S3FN8R2 芯片。

兩款物聯網無線模組采用的是 ESP32-S3 系列 * 芯片。ESP32-S3 芯片搭載 Xtensa® 32 位 LX7 雙核處理器，工作頻率高達
240 MHz。CPU 電源可被關閉，利用低功耗協處理器監測外設的狀態變化或某些模擬量是否超出閾值。
ESP32-S3 集成了豐富的外設，包括模組接口：SPI、LCD、Camera 接口、UART、I2C、I2S、紅外遙控、脈沖
計數器、LED PWM、USB Serial/Jtag、MCPWM、SDIO host、GDMA、TWAI® 控制器（兼容 ISO 11898-1）、
ADC、觸摸傳感器、溫度傳感器、定時器和看門狗，和多達 45 個 GPIO。此外，ESP32-S3 還有一個全速 USB
1.1On-The-Go (OTG) 接口用于 USB 通訊。

1.3 物聯網無線模組應用
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器
• 攝像頭視頻流傳輸
• OTT 電視盒/機頂盒設備
• USB 設備
• 語音識別
• 圖像識別
• Mesh 網絡
• 家庭自動化
• 智慧樓宇
• 工業自動化
• 智慧農業
• 音頻設備
• 健康/醫療/看護
• Wi-Fi 玩具
• 可穿戴電子產品
• 零售 & 餐飲
